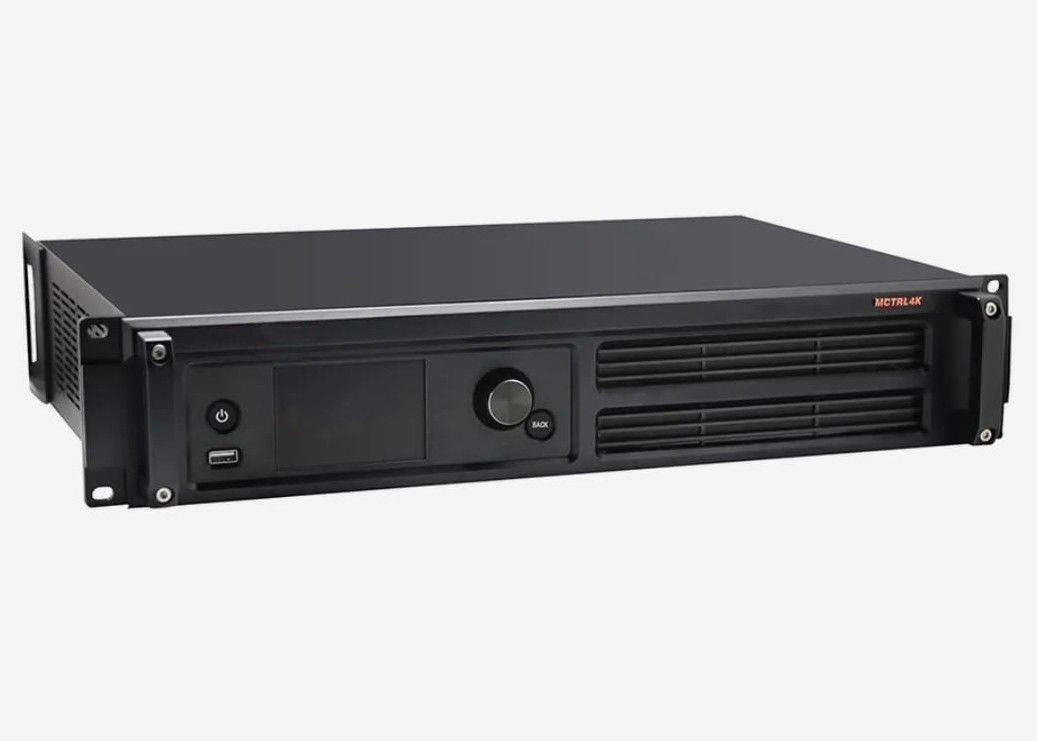

CE MCTRL4K LED-Display Videoprozessor Steuerung Eingangsspannung 240V
Produktdetails:
| Herkunftsort: | China |
| Markenname: | OEM, No brand, customizable |
| Zertifizierung: | CE, RoHS, 3C |
| Modellnummer: | Technische Daten des MCTRL4K-LED-Display-Controllers |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Verpackung Informationen: | Papierkastenverpackung |
| Lieferzeit: | 7 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 PC/Monat |
|
Detailinformationen |
|||
| Produktbezeichnung: | Technische Daten des MCTRL4K-LED-Display-Controllers | Eingangsspannung: | Wechselstrom 100 V~240 V-50/60 Hz |
|---|---|---|---|
| Temperatur: | -20 °C bis +70 °C | Luftfeuchtigkeit: | 10% relative Feuchtigkeit zu 90% relativer Feuchtigkeit, kondensationsfrei |
| Abmessungen: | 482,6 Millimeter × 372,0 Millimeter × 88,1 Millimeter | Gewicht: | 4,6 KG |
| Hervorheben: | CE-LED-Display-Videoprozessor,240 V LED-Display-Video-Prozessor |
||
Produkt-Beschreibung
Spezifikationen für den MCTRL4K-LED-Display-Steuergerät
Unternehmensprofil
Wir sind HK Brilliance Tech Co., LTD. Unser Hauptsitz befindet sich in HK, China; und unsere Fabrik befindet sich in Shenzhen und Guangzhou, China. Wir haben mehr als 10 Jahre Produktionserfahrung.Wir bieten eine große Auswahl an Modellen dieser Art von Produkten und wir unterstützen die Anpassung für Produkte und Marke und Logo.
Wir haben mehr als 3 Schritte und Verfahren für Qualitätskontrolle und Qualitätssicherungssystem.Jedes Produkt wird über 48h endgültige Leistungstests durchführenMit guter Qualität, geben Kunden immer guten Ruf für unsere Produkte.
Veränderung Geschichte
| Dokument-Version | Veröffentlichungsdatum | Beschreibung |
| V1.2.0 | 2022-04-01 |
. Hinzugefügt die Funktion des Umschaltens von RGB begrenzt auf RGB voll. - Die Phasenverschiebungsfunktion wurde hinzugefügt. |
| V1.1.1 | 2020-07-18 | . Inhalt und Stil des Dokuments optimiert. |
| V1.1.0 | 2019-09-04 |
- Die 3D-Funktion. - Wir haben die Funktion mit niedriger Latenz hinzugefügt. - Hinzugefügt wurde die Funktion der individuellen Gamma-Anpassung für RGB. HLG-Modus hinzugefügt. . Die Funktion der Eingabequelle Bit Tiefe Einstellungen auf dem Steuerungscomputer hinzugefügt. . Hinzugefügt die Funktion des Importes benutzerdefinierter EDID. Zusätzliche Unterstützung für die 25Hz-Bildrate. . Optimierte HDR10-Leistung durch Hinzufügen eines niedrigen Graustufen-Modus. |
| V1.0.0 | 2019-09-26 |
Erste Veröffentlichungen
|
Einleitung
Zertifizierungen
Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die in einem anderen Mitgliedstaat als dem in Absatz 1 genannten Mitgliedstaat in Verkehr gebracht werden.
Eigenschaften
. Eine Vielzahl von Eingabeanschlüssen
- 1x DP 1.2
- 1x HDMI 2.0
- 2x DL-DVI
. 16 neutrale Gigabit Ethernet-Ports und 4 optische Ports
Für DP/HDMI-Eingänge beträgt die maximale Lastkapazität 8,800Ich habe 1000 Pixel.
Bei DVI-Eingang beträgt die maximale Lastkapazität 8,300Ich habe 1000 Pixel.
Die maximale Ausgangshöhe oder -breite eines einzelnen MCTRL4K beträgt 7680 Pixel.
. Eingänge mit hoher Bittiefe: 8bit/10bit/12bit
. HDR-Funktion
HDR10 und HLG werden unterstützt.
Der MCTRL4K kann mit den Empfangskarten arbeiten
die HDR unterstützen, um das Bild stark zu verbessern
die Qualität der Anzeige, die lebendigere und
Detaillierte Bilder.
. 3D
Der MCTRL4K kann mit dem 3D-Emitter arbeiten
EMT200 und 3D-Brille, so dass Sie
3D-Display-Effekte erleben.
. Einzelne Gamma-Regler
Für 10- oder 12-Bit-Eingänge kann diese Funktion
Sie können die Farbe von rotem Gamma, grünem Gamma und blauem Gamma individuell anpassen, um die Bildnichteinheitlichkeit bei niedrigen Graustufen und weißen Farben wirksam zu kontrollieren.
Gleichgewichtsverschiebung, die ein realistischeres Bild ermöglicht.
. RGB beschränkt auf RGB voll
Diese Funktion konvertiert automatisch die Farbe
Der Bereich der Eingabequelle von RGB begrenzt auf RGB voll, um bei niedrigen Graustufen natürliches Schwarz anzuzeigen.
. Niedrige Latenzzeit
Wenn eine geringe Latenz und die Synchronisierung der Eingabequelle
Wenn die Eingabe- und Empfangskarte aktiviert ist und die Schränke vertikal miteinander verbunden sind, kann die Verzögerung zwischen der Eingabequelle und der Empfangskarte auf einen Rahmen reduziert werden.
. Eingänge mit Dezimalformat
Anpassung an 23.98/29.97/47.95/59.94/71.93/119.88
Hz
. Pixel-Level-Helligkeit und Chromkalibrierung
. Ultra-hochauflösender Eingang
Unterstützt Ultra-hohe Auflösungseinstellungen mit NVIDIA
Grafikkarte.
. Bildschirmkonfiguration im Web
. Kaskadierung von bis zu 10 MCTRL4K-Einheiten
Tabelle 1-1 Einschränkungen von Funktionen
| Funktion | Einschränkungen |
Gegenseitig Exklusiv Funktion |
| HDR |
. Unterstützt nur 10-Bit-HDMI-Eingabequellen. Die Ladefähigkeit jedes Ethernet-Ports wird um die Hälfte reduziert. - Muss mit den Empfangskarten funktionieren, die HDR unterstützen. |
NA |
| 3D |
Wenn die Eingabequelle DVI ist, lädt DVI1 die Bilder für das linke Auge und DVI2 die Bilder für das rechte Auge. . Wenn die erweiterte Bildschirmkonfiguration aktiviert ist, wird die 3D-Funktion nicht unterstützt. Die Ladefähigkeit jedes Ethernet-Ports wird um die Hälfte reduziert. |
Niedrige Latenzzeit |
| Niedrige Latenzzeit |
. Unterstützt nur HDMI- und DP-Eingabequellen. Jeder Ethernet-Port muss die Schränke vertikal laden. |
3D, Genlock |
Aussehen
Vorderseite
Tabelle 1-2 Knopf und Steckverbinder
| - Nein. Ich weiß nicht. | Knopf/Anschluss | Beschreibung |
| 1 | Schaltfläche | Das Gerät einschalten oder ausschalten. |
| 2 | USB-Stick | Verbinden Sie es mit einem USB-Laufwerk. |
| 3 | LCD-Bildschirm | Anzeigen des Gerätestatus, Menüs, Untermenüs und Nachrichten. |
| 4 | Knopf | Wählen Sie Menüs aus, passen Sie die Parameter an und bestätigen Sie die Operationen. |
| 5 | Zurück | Gehen Sie zum vorherigen Menü zurück oder beenden Sie die aktuelle Operation. |
Rückseite
| Typ des Steckers | Name des Steckers | Beschreibung |
| Eingabe | DP eins.2 |
1x DP 1.2 . Unterstützte maximale Auflösung: 4096×2160@60Hz, unterstützte Mindestauflösung: 640×480@24Hz . Unterstützt benutzerdefinierte Auflösungen Höchstbreite: 7680 Pixel (7680×1080@60Hz) Höchsthöhe: 7680 Pixel (1080×7680@60Hz) . HDCP 1.3 kompatibel Unterstützte Standardauflösungen: 1280×1024@(24/25/30/48/50/60/72/75/85/100/120)Hz 1366×768@(24/25/30/48/50/60/72/75/85/100/120)Hz 1440×900@(24/25/30/48/50/60/72/75/85/100/120)Hz 1600×1200@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1200@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×2160@(24/25/30/48/50/60/72/75/85/100/120)Hz 2560×1600@(24/25/30/48/50/60/72/75/85/100/120)Hz 3840×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 3840×2160@(24/25/30/48/50/60)Hz . Keine Unterstützung für verflochtene Eingabequellen |
| HDMI 2.0 |
1x HDMI 2.0 . Unterstützte maximale Auflösung: 4096×2160@60Hz, unterstützte Mindestauflösung: 800×600@30Hz . Unterstützt benutzerdefinierte Auflösungen Höchstbreite: 7680 Pixel (7680×1080@60Hz) Höchsthöhe: 7680 Pixel (1080×7680@60Hz) . HDCP 1.4 und HDCP 2.2 kompatibel Unterstützte Standardauflösungen: 1280×1024@(24/25/30/48/50/60/72/75/85/100/120) Hz 1440×900@(24/25/30/48/50/60/72/75/85/100/120) Hz |
|
1600×1200@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1200@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×2160@(24/25/30/48/50/60/72/75/85/100/120)Hz 2048×1536@(24/25/30/48/50/60/72/75/85/100/120)Hz 2560×1600@(24/25/30/48/50/60/72/75/85/100/120)Hz 3840×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 3840×2160@(24/25/30/48/50/60)Hz . Keine Unterstützung für verflochtene Eingabequellen |
||
|
Dual DVI-D1 Dual DVI-D2 |
2x DL-DVI . Jedes mit einer maximalen Auflösung von 3840×1080@60Hz und einer Mindestauflösung von 800×600@30Hz . Unterstützt benutzerdefinierte Auflösungen Höchstbreite: 3840 Pixel (3840×1080@60Hz) Höchsthöhe: 3840 Pixel (800×3840@60Hz) Unterstützte Standardauflösungen: 1280×1024@(24/25/30/48/50/60/72/75/85/100/120)Hz 1366×768@(24/25/30/48/50/60/72/75/85/100/120)Hz 1440×900@(24/25/30/48/50/60/72/75/85/100/120)Hz 1600×1200@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1200@(24/25/30/48/50/60/72/75/85/100)Hz 1920×2160@(24/25/30/48/50/60)Hz 2560×1600@(24/25/30/48/50/60)Hz 3840×1080@(24/25/30/48/50/60)Hz 3840×2160@(24/25/30)Hz . Keine Unterstützung für verflochtene Eingabequellen |
|
| Ausgabe | 1 bis 16 |
16x Neutrik (NE8FBH) Gigabit Ethernet-Ports . Höchstkapazität eines einzelnen Hafens: Für 8-Bit-Eingabequellen: 650.000 Pixel Für 10-Bit/12-Bit-Eingabequellen: 320.000 Pixel . Keine Unterstützung für Audio-Ausgabe Unterstützung für Redundanz zwischen Ethernet-Ports |
|
OPT1 bis OPT4 |
4x 10G-optische Ports . OPT1 überträgt die Daten der Ethernet-Ports 1 bis 8. . OPT2 überträgt die Daten der Ethernet-Ports 9 bis 16. . OPT3 ist ein doppelter Kanal von OPT1. . OPT4 ist ein doppelter Kanal von OPT2. |
|
| Kontrolle | ETHERNET | Verbinden Sie sich mit dem Steuerrechner. |
|
USB-Eingangs-Ausgang |
. IN: 1x USB 2.0 (Typ-B) Eingangsanschluss für die Kaskadierung von MCTRL4K-Einheiten oder die Verbindung zu einem PC für das Debugging . OUT: 1x USB 2.0 (Typ-A) Ausgangsport für kaskadierende MCTRL4K-Einheiten |
| Bis zu 10 Einheiten können kaskadiert werden. | ||
|
Genlock IN- Schleife |
Synchronisationssignalanschluss Unterstützung für Bi-level, Tri-level und Blackburst . IN: Genlock-Eingabeanschluss . LOOP: Genlock-Schleifen-Ausgangsanschluss |
|
| Macht | Wechselstrom 100 V~240 V-50/60 Hz | |
Anmerkungen:
Wenn die Eingabequelle HDMI oder DP ist, kann der 144-Hz-Eingang mit erzwungener Auflösung vom Frontendgerät analysiert werden.
Dieses Produkt darf nur horizontal aufgestellt werden, nicht vertikal oder auf den Kopf gestellt.
Abmessungen
Toleranz: ±0,3 Einheit: mm
Spezifikationen
|
Elektrotechnik Parameter |
Eingangsspannung | Wechselstrom 100 V~240 V-50/60 Hz |
|
Nennleistung Verbrauch |
30 W | |
|
Betrieb Umwelt |
Temperatur | -20°C bis +60°C |
| Luftfeuchtigkeit | 10% RH bis 90% RH, nicht kondensierend | |
|
Aufbewahrung Umwelt |
Temperatur | -20°C bis +70°C |
| Luftfeuchtigkeit | 10% RH bis 90% RH, nicht kondensierend | |
|
Körperliche Spezifikationen |
Abmessungen | 482.6 mm × 372,0 mm × 88,1 mm |
| Gewicht | 40,6 kg | |
|
Verpackungsinformationen |
Gepäckstücke | 530 mm × 420 mm × 193 mm |
|
Zubehör-Box |
405 mm × 290 mm × 48 mm Zubehör: . 1x Stromkabel . 1x Ethernet-Kabel . 1x USB-Kabel . 1x HDMI-Kabel . 1x DP-Kabel |
|
| Verpackungskiste | 550 mm × 440 mm × 210 mm |
Video-Quelle Merkmal
| Eingabeanschluss | Eigenschaften | ||
| Bittiefe | Stichprobenquote | Maximale Eingabeauflösung | |
| HDMI 2.0 | 8 Bit |
RGB 4:4:4 YCbCr4:4:4 YCbCr4:2:2 YCbCr4:2:0 |
4096×2160@60Hz (Einstellung über NVIDIA-Grafikkarte) |
| 10 bis 12 Bit |
RGB 4:4:4 YCbCr4:4:4 |
3840×1080@60Hz | |
|
YCbCr4:2:2 YCbCr4:2:0 |
4096×2160@60Hz (Einstellung über NVIDIA-Grafikkarte) | ||
| DP eins.2 | 8 Bit |
RGB 4:4:4 YCbCr4:4:4 YCbCr4:2:2 |
4096×2160@60Hz (Einstellung über NVIDIA-Grafikkarte) |
| 10 bis 12 Bit | RGB 4:4:4 | 3840×1080@60Hz | |
| YCbCr4:4:4 | |||
| YCbCr4:2:2 | 4096×2160@60Hz (Einstellung über NVIDIA-Grafikkarte) | ||
| DVI mit Doppelverbindung | 8 Bit |
RGB 4:4:4 YCbCr4:4:4 YCbCr4:2:2 |
3840×1080@60Hz
|
Anmerkungen und Vorsichtsmaßnahmen
Anmerkungen zu Batterie
Die Batterie ist nicht auszutauschen.
Die Abgabe einer Batterie in ein Feuer oder einen heißen Ofen oder das mechanische Zermalmen oder Schneiden einer Batterie kann zu einer Explosion führen.
Eine Batterie in einer äußerst hohen Umgebung mit hoher Temperatur zu lassen, kann zu einer Explosion oder zum Leck von brennbarer Flüssigkeit oder Gas führen.
Eine Batterie, die einem extrem niedrigen Luftdruck ausgesetzt ist, kann zu einer Explosion oder zu einem Leck von brennbaren Flüssigkeiten oder Gasen führen.
FCC Vorsicht
Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung der Vorschriften zuständigen Partei genehmigt wurden, könnten die Befugnis des Benutzers zur Bedienung der Ausrüstung aufheben.
Diese Vorrichtung entspricht Teil 15 der FCC-Vorschriften und unterliegt zwei Bedingungen: (1) Diese Vorrichtung darf keine schädlichen Störungen verursachen,und (2) dieses Gerät muss jede empfangene Störung annehmen, einschließlich Störungen, die zu unerwünschten Wirkungen führen können.
Anmerkung: Diese Ausrüstung wurde gemäß Teil 15 der FCC-Vorschriften geprüft und als gemäß den Grenzwerten für ein digitales Gerät der Klasse A ermittelt.Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störungen bieten, wenn die Geräte in einem gewerblichen Umfeld betrieben werden.Diese Ausrüstung erzeugt, verbraucht und kann Radiofrequenzenergie ausstrahlen und kann, wenn sie nicht gemäß der Gebrauchsanweisung installiert und verwendet wird, schädliche
Störungen der Funkkommunikation.Der Betrieb dieser Ausrüstung in einem Wohngebiet kann schädliche Störungen verursachen, wobei der Benutzer die Störungen auf eigene Kosten beheben muss..
Andere
Dies ist ein Produkt der Klasse A. In einer häuslichen Umgebung kann dieses Produkt zu Funkstörungen führen, in welchem Fall der Benutzer geeignete Maßnahmen ergreifen muss.
Dieses Produkt darf nur horizontal aufgestellt werden, nicht vertikal oder auf den Kopf gestellt.
Bescheinigung
- Ich weiß.
Zahlung und Verpackung
1Überweisung der Kaution bei Bestätigung der Bestellung und Zahlung des Saldo, wenn die Ware fertig ist.
2.Akzeptieren Sie EXW, FOB, CIF, etc. basierend auf Ihrer Anfrage.
